Syfon suchy podtynkowy z kulką do odprowadzania kondensatu – BONOMINI PITAGORA

Syfon do klimatyzacji i syfon do rekuperatora montuje się po to, aby bezpiecznie odprowadzić skropliny do kanalizacji, odpływu lub instalacji kondensatu, a jednocześnie zablokować cofanie się zapachów. Bez syfonu z rury odpływowej może wracać nieprzyjemny zapach z kanalizacji, a w przypadku central wentylacyjnych dodatkowo może pojawić się problem zasysania lub wypychania powietrza przez odpływ.

W klimatyzacji skropliny powstają podczas chłodzenia powietrza. W rekuperatorach i centralach wentylacyjnych kondensat pojawia się głównie w okresie zimowym, kiedy wilgotne powietrze styka się z zimnymi elementami wymiennika. Dlatego przy takich urządzeniach warto stosować syfony suche, syfony kulkowe albo syfony membranowe, które zabezpieczają instalację także wtedy, gdy w syfonie przez dłuższy czas nie ma wody.

Tradycyjny syfon wodny działa dzięki zamknięciu wodnemu - woda stojąca w syfonie blokuje zapachy z kanalizacji. Problem pojawia się wtedy, gdy klimatyzator lub rekuperator pracuje sezonowo. Woda w syfonie może odparować, a wtedy kanalizacja ma otwartą drogę do pomieszczenia.

Syfon suchy do skroplin działa mechanicznie. Zamiast samego zamknięcia wodnego wykorzystuje kulkę, membranę albo inną blokadę antyzapachową. Dzięki temu zachowuje szczelność również wtedy, gdy przez dłuższy czas nie płyną skropliny. Przykładem są Smart Clima REGIO, Smart Clima STOP poziomy, HL138N, BONOMINI PITAGORA, Wipcool PT-25, Wipcool PT-25V oraz Purus PUM.

W syfonach Purus PUM rolę zamknięcia pełni silikonowa membrana. Producent podaje, że membrana otwiera się pod naporem wody, a w stanie spoczynku pozostaje zamknięta, blokując zapachy; model PUM 8075414 ma przyłącza Ø32/40 mm, przepustowość około 0,82 l/s i może być montowany pionowo lub poziomo.

Do standardowego klimatyzatora ściennego najlepiej dobrać syfon do miejsca montażu. Jeśli odpływ skroplin ma być ukryty w ścianie, najlepszym wyborem będzie syfon podtynkowy do klimatyzacji: Smart Clima REGIO, HL138N albo BONOMINI PITAGORA. Jeżeli odpływ idzie w korycie instalacyjnym lub na krótkim odcinku przy jednostce, można zastosować prostsze rozwiązania, np. Smart Clima ODOR STOP, Artiplastic typ S 0024SF albo Wipcool PT-25V.

Do cienkich ścian działowych szczególnie dobrze sprawdza się Smart Clima REGIO, ponieważ jest bardziej kompaktowy i estetyczny niż klasyczne, głębsze syfony podtynkowe. To dobry wybór przy montażach w mieszkaniach, apartamentach i lokalach, gdzie liczy się dyskretna maskownica oraz dostęp serwisowy od frontu.

Smart Clima REGIO i HL138N konkurują ze sobą bezpośrednio, bo oba są syfonami podtynkowymi do odprowadzania skroplin z klimatyzacji. Różnią się jednak konstrukcją, głębokością, wyglądem i sposobem dopasowania do instalacji.

Smart Clima REGIO warto wybrać tam, gdzie ściana jest cienka, szczególnie w ścianach działowych poniżej około 12 cm. Jest bardziej estetyczny, mniej toporny wizualnie i dobrze pasuje do nowoczesnych montaży, w których maskownica ma wyglądać schludnie. Ma mniejszą średnicę odpływu, około Ø20/21 mm, ale można zastosować redukcję stopniową Smart Clima, dzięki której łatwiej wpiąć odpływ w większe średnice instalacji.

HL138N jest bardziej techniczny i masywniejszy, ale również bardzo solidny. Jego dużą zaletą jest możliwość dopasowania obudowy do realnej grubości ściany po tynkach. Producent HL podaje, że HL138N ma średnicę DN32, przepustowość 120 l/h, możliwość przyłączenia przewodów Ø20 - 32 mm i minimalną głębokość zabudowy 60 mm.

W skrócie: do estetycznego montażu w cieńszej ścianie wybierz Smart Clima REGIO, natomiast do solidnego montażu z większą średnicą odpływu i regulowaną obudową wybierz HL138N.

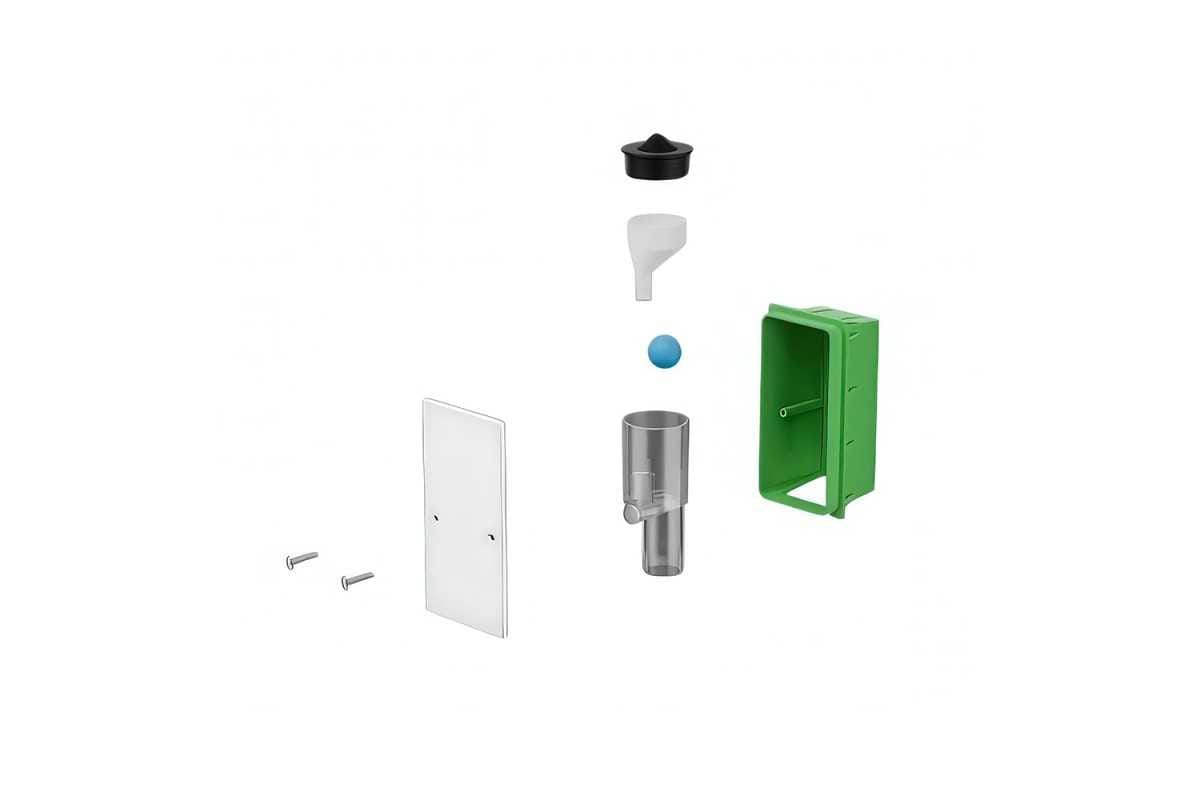

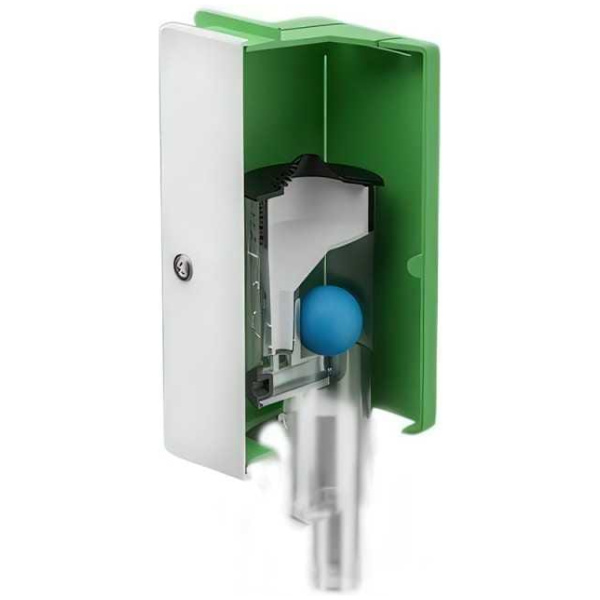

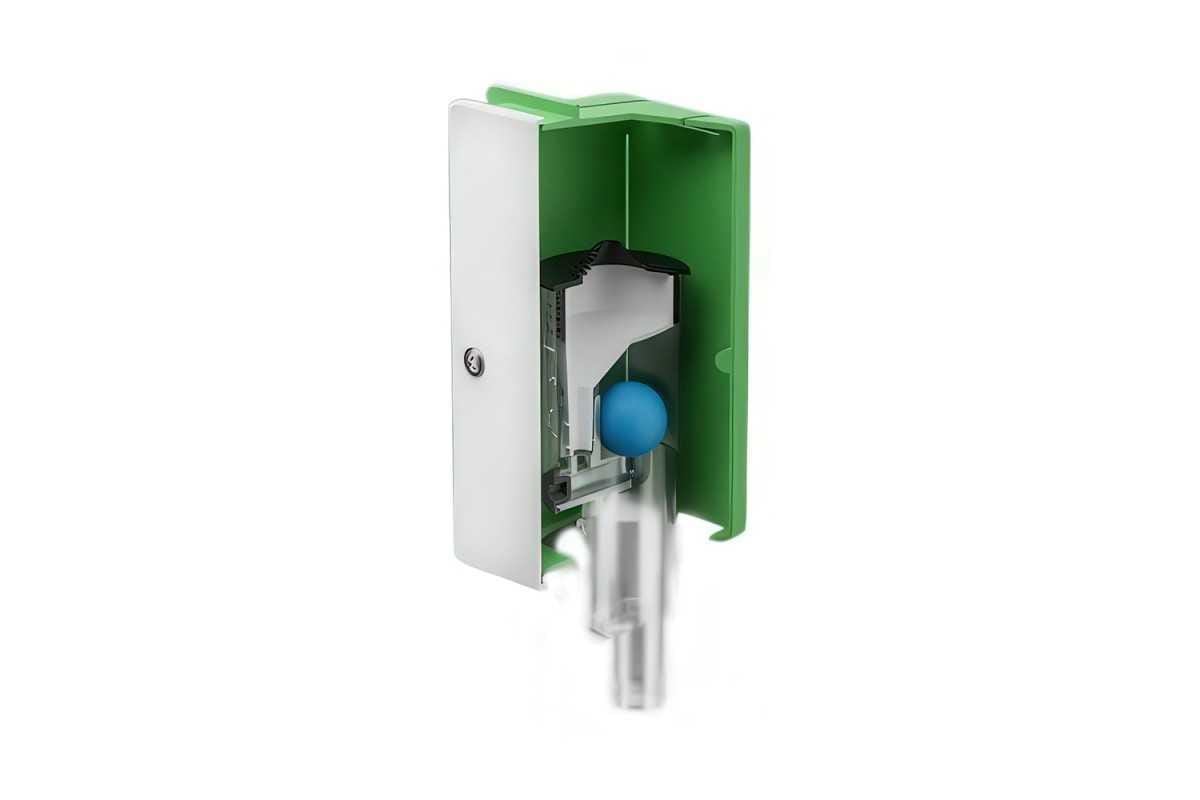

BONOMINI PITAGORA - to kolejny syfon suchy podtynkowy z kulką do odprowadzania kondensatu. Warto go rozważyć wtedy, gdy potrzebny jest syfon ukryty w ścianie, z zabezpieczeniem antyzapachowym i dostępem serwisowym od przodu.

W praktyce Bonomini PITAGORA jest alternatywą dla Smart Clima REGIO i HL138N, ale przed montażem warto porównać głębokość zabudowy, średnice przyłączy oraz miejsce na maskownicę.

Do rekuperatora i centrali wentylacyjnej najlepiej stosować syfon do central wentylacyjnych, szczególnie syfon poziomy Smart Clima STOP kulowy w odpowiedniej średnicy, np. Smart Clima STOP Ø32, Smart Clima STOP Ø40 albo Smart Clima STOP Ø50. Mniejsze warianty, np. Ø21 lub Ø25, mogą sprawdzić się przy mniejszych odpływach lub nietypowych króćcach.

W centralach wentylacyjnych kluczowe jest nie tylko dopasowanie średnicy, ale także strona pracy urządzenia. Trzeba sprawdzić, czy króciec skroplin znajduje się po stronie podciśnienia, czy nadciśnienia. Przy syfonach kulkowych różnica ciśnień może wpływać na pozycję kulki, która odpowiada za nieprzenikalność zapachów. Jeżeli nadciśnienie podnosi kulkę i syfon nie domyka się prawidłowo, najczęściej wystarczy odwrócić syfon w drugą stronę, zachowując prawidłowy kierunek odpływu, spadek i dostęp serwisowy.

To bardzo ważne przy montażu syfonu Smart Clima poziomego do rekuperatora, bo sam syfon może być dobrany dobrze, ale zamontowany po niewłaściwej stronie ciśnienia będzie działał gorzej niż powinien.

Purus PUM warto zastosować tam, gdzie potrzebny jest syfon suchy, odporny na wysychanie i przeznaczony do bezpośredniego odprowadzenia skroplin do kanalizacji. To bardzo dobre rozwiązanie do klimatyzacji, chłodnictwa, wentylacji, rekuperacji oraz urządzeń grzewczych, szczególnie tam, gdzie tradycyjny syfon wodny mógłby wyschnąć.

W ofercie można rozróżnić kilka wariantów:

Purus PUM 8075414 — syfon suchy z membraną do skroplin, z przyłączem Ø32/40 mm, do montażu pionowego lub poziomego.
Purus PUM 8077178 — syfon suchy do kondensatu, często wybierany przy piecach kondensacyjnych i instalacjach odprowadzenia kondensatu.
Purus PUM Special 90° 52605 — niski, kątowy syfon membranowy 90°, dobry tam, gdzie jest mało miejsca za urządzeniem lub przy podejściu kanalizacyjnym.

Producent PURUS podaje dla PUM 8075414 przepustowość około 0,82 l/s, przyłącze Ø32/40 mm i zastosowanie do urządzeń klimatyzacyjnych oraz chłodniczych, a dla wersji Special 90° opisywana jest konstrukcja z redukcją G 1¼” lub 1½” oraz odejściem Ø32/40 mm.

Tak, najlepiej wybierać syfon z dostępem serwisowym, szczególnie jeśli odpływ skroplin jest zabudowany. Skropliny z klimatyzatora lub rekuperatora są pozornie czystą wodą, ale w odpływie mogą gromadzić się kurz, biofilm, osady, fragmenty izolacji albo zanieczyszczenia z tacy ociekowej. Brak dostępu do syfonu oznacza później trudniejsze czyszczenie i większe ryzyko zalania.

Dlatego w zabudowie najlepiej sprawdzają się syfony podtynkowe z rewizją, np. Smart Clima REGIO, HL138N lub BONOMINI PITAGORA. W instalacjach technicznych, przy rekuperatorach i centralach wentylacyjnych, warto tak ułożyć odpływ, aby syfon poziomy Smart Clima STOP, Purus PUM albo Wipcool PT-25 można było łatwo wyjąć, przepłukać lub skontrolować.

Tak. Średnica syfonu musi pasować do ilości skroplin, średnicy króćca urządzenia i średnicy dalszego odpływu. Do małych klimatyzatorów ściennych często wystarczają średnice 16–25 mm, dlatego dobrze sprawdzają się Smart Clima ODOR STOP, Artiplastic typ S 0024SF, Wipcool PT-25V albo Smart Clima REGIO z odpowiednią redukcją.

Do rekuperatorów, central wentylacyjnych i większych odpływów lepiej dobrać większą średnicę, np. Smart Clima STOP Ø32, Smart Clima STOP Ø40, Smart Clima STOP Ø50 albo Purus PUM Ø32/40. Przy syfonie HL138N producent podaje DN32 oraz możliwość przyłączenia przewodów Ø20–32 mm, co czyni go mocniejszym rozwiązaniem pod względem hydrauliki odpływu niż wiele kompaktowych syfonów klimatyzacyjnych.

Syfonu podtynkowego nie warto montować tam, gdzie nie ma wystarczającej grubości ściany, nie da się zachować spadku odpływu albo nie będzie dostępu do serwisu. W takich sytuacjach lepiej wybrać rozwiązanie zewnętrzne lub techniczne: Purus PUM, Smart Clima STOP poziomy, Wipcool PT-25, Wipcool PT-25V, Smart Clima ODOR STOP albo Artiplastic typ S 0024SF.

Podtynkowy syfon ma sens wtedy, gdy instalacja jest planowana na etapie remontu, ściana pozwala na bezpieczne osadzenie korpusu, a inwestorowi zależy na estetyce. Do gotowych instalacji, kotłowni, pomieszczeń technicznych, rekuperatorów i central wentylacyjnych często praktyczniejszy będzie syfon montowany na przewodzie odpływowym.

Do estetycznego montażu klimatyzatora w ścianie wybierz Smart Clima REGIO. To najlepszy wybór do cieńszych ścian działowych i nowoczesnych montaży, gdzie liczy się wygląd maskownicy.

Do solidnego montażu podtynkowego z większą średnicą odpływu wybierz HL138N. To dobry syfon techniczny, mniej designerski, ale mocny, z DN32 i możliwością dopasowania obudowy do grubości ściany.

Do alternatywnego montażu podtynkowego z kulką wybierz BONOMINI PITAGORA.

Do rekuperatora lub centrali wentylacyjnej wybierz Smart Clima STOP poziomy w średnicy dopasowanej do króćca, np. Ø32, Ø40 albo Ø50. Pamiętaj o sprawdzeniu, czy skropliny są po stronie podciśnienia czy nadciśnienia centrali.

Do instalacji z większą średnicą Ø32/40 i wysoką odpornością na wysychanie wybierz Purus PUM 8075414. To bardzo dobre rozwiązanie membranowe do klimatyzacji, wentylacji, chłodnictwa i kondensatu.

Do prostych instalacji klimatyzacyjnych w korycie wybierz Smart Clima ODOR STOP, Artiplastic typ S 0024SF, Wipcool PT-25 albo Wipcool PT-25V.
